NC-G-1205
유효, 무효 및 피상전력을 계량할 수 있는 계기로써, 원격 검침이 가능한 저압 전자식 전력량계
- 유효 전력량, 무효 전력량, 최대수요 전력계량 및 역률 계측
- 최대 65일 이상의 부하이력(LP)을 기록하여 저장
- 메모리, 베터리, 전압결상, 오결선 등 체크하는 자가진단 기능
- 현재 수용가의 직접 부하 제어 및 과전류 제한 기능, 도전 방지 기능
- 배터리 내장으로 정전시에도 계량자료를 보관하며 시계가 정상 동작
- 전력품질에 대한 THD 순시계측, 각 상의 평균 전압, 평균 전류 및 순서 전압 THD의 최근 3일치를 기록 저장
- 송, 수전 동시 발생시 양방향 전력계량 및 시간대별 계량이 가능하며 1종, 2종, 3종 요금제 적용 가능
- RS485통신 기능을 탑재하여 AMR 및 OMR 원격검침이 가능하며, DLMS 통신 프로토콜을 지원
제품사양
모델명NC-G-1205
| 항목 | 내용 |
|---|---|
| 상 및 선식 | 단상 2선식 |
| 정격전압(V) | 220V |
| 정격전류(A) | 5(2.5)A |
| 정격주파수(Hz) | 60Hz |
| 정밀도(Class) | 1.0급 |
| 계기정수(Pulse/kWh) | 20,000 |
| LP기록 채널수 | 8채널(송,수전시) / 4채널(수전시) |
| 배터리 | 3.6V, 1.2AA, 1200mAh 리튬 |
| 전력 손실 | 각 상별 0.2W 미만 |
| 취부 형태 | 밑면 연결형 |
| 재질 | 폴리카보네이트 |
| 계기 치수(mm) | 151 x 161 x 75 |
| 중량(kg) | 1.1 |

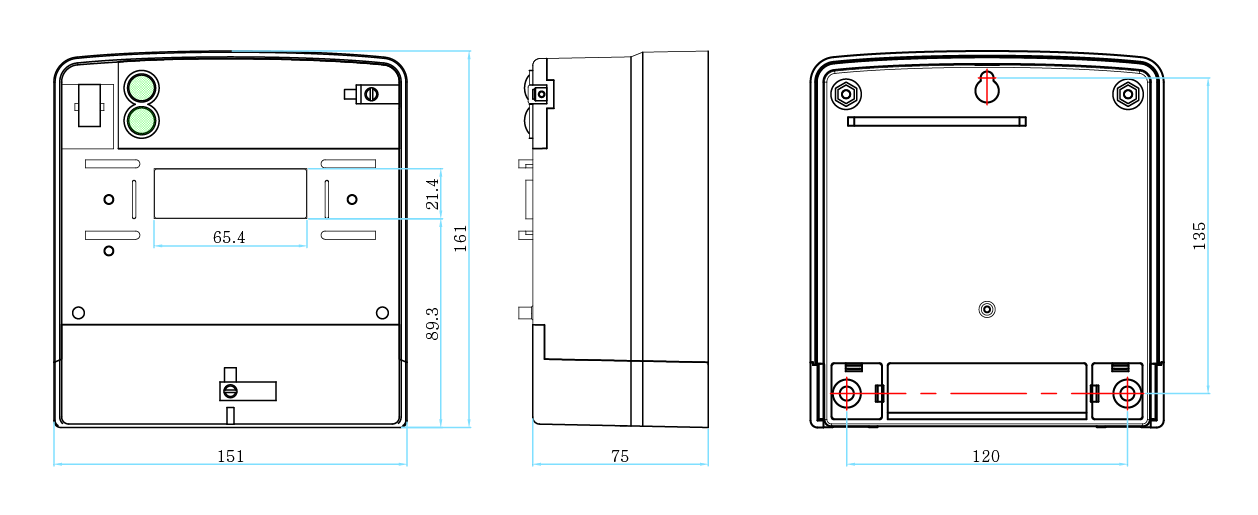

설계도
