NC-AE-1250(옥외용/B Type)
양방향 계량이 가능한 전력량계
- 유효전력량, 무효전력량, 최대수요 전력계량 및 역률계측
- 최대65일이상의 부하이력(LP)을 기록하여 저장
- RS485 통신 기능을 탑재하여 AMR 및 OMR 원격검침이 가능하며, DLMS 통신 프로토콜을 지원함
- 메모리,배터리, 전압결상, 오결선등을 체크하는 자기진단기능
- 현재수용가의 직접부하 제어 및 과전류 제한기능,도전방지기능
- 배터리 내장으로 정전시에도 계량자료를 보관하며 시계가 정상 동작 함
- 전력품질에 대한 THD 순시계측, 각상의 평균 전압, 평균 전류 및 순서전압 THD의 최근 3일치를 기록 저장
제품사양
모델명NC-AE-1250(옥외용/B Type)
| 항목 | 내용 |
|---|---|
| 상 및 선식 | 단상 2선식 |
| 정격전압(V) | 220 |
| 정격전류(A) | 50(5) |
| 정격주파수(Hz) | 60 |
| 정밀도(Class) | 1.0 |
| 계기정수(Pulse/kWh) | 1,000 |
| LP기록 채널수 | 8채널(송,수전시) / 4채널(수전시) |
| 배터리 | 3.6V, 1/2AA, 1200mmAh 리튬 |
| 전력 손실 | 0.2W 미만 |
| 취부 형태 | 밑면 연결형(Bottom connection type) |
| 재질 | 폴리카보네이트(Polycarbonate) |
| 계기 치수(mm) | 37 x 191 x 136 |
| 중량(kg) | 0.99 |

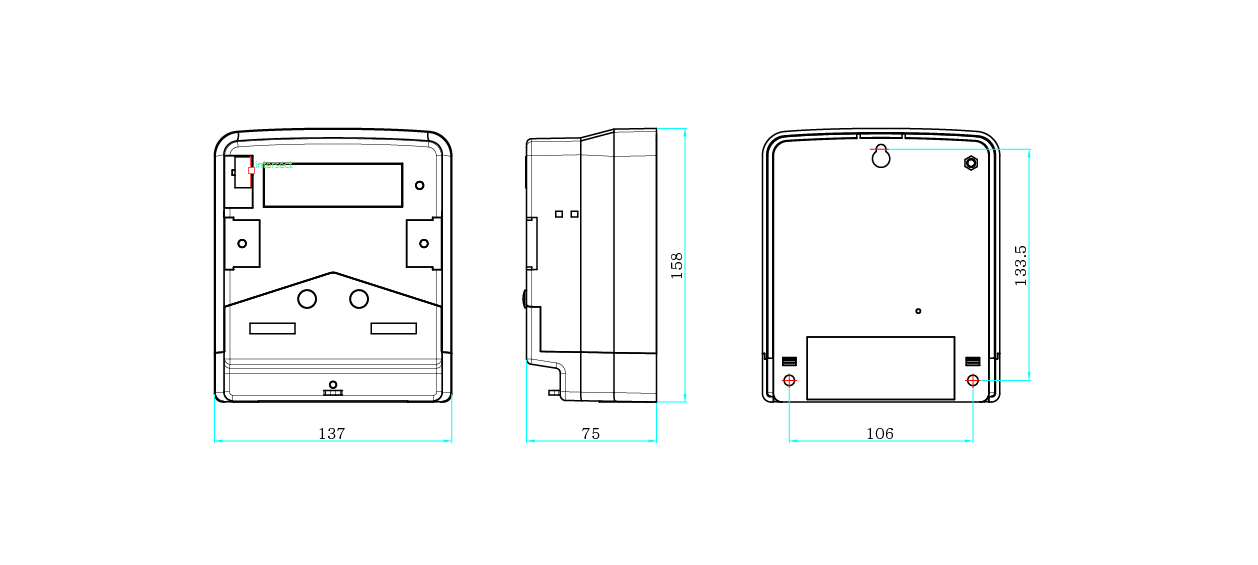

설계도
